Κεφάλαιο 1 Επισκόπηση του προϊόντος
1.1Πεδίο εφαρμογής
Το AI-733 είναι μια πολυλειτουργική έξυπνη μητρική πλακέτα, που χρησιμοποιείται συνήθως σε ARM PC, μεγάλες οθόνες, animation και παιχνίδια, tablets συνεδριάσεων, edge computing, βιομηχανικούς υπολογιστές,Κουτιά τηλεοπτικών., cloud servers, smart NVR και άλλους τομείς.
1.2Επισκόπηση του προϊόντος
Το AI - 733 χρησιμοποιεί το Rockchip RK 3588, έναν νέο κύριο οκταπυρηνικό 64-bit επεξεργαστή.0 σύστημα (ο πυρήνας είναι Linux 5Η GPU χρησιμοποιεί το Mali-G610 MC4, το οποίο έχει εξαιρετικές επιδόσεις και υψηλό κόστος. Υποστηρίζει κωδικοποίηση και αποκωδικοποίηση βίντεο 8K, έξοδο οθόνης 8K, ενσωματωμένες διεπαφές πολλαπλών οθονών,και υποστηρίζει οθόνες πολλαπλών οθόνων· πλούσιες διεπαφές υψηλής ταχύτητας (PCIe, TYPE-C, SATA, Gigabit Ethernet), οι οποίες είναι εύκολο να επεκταθούν.
1.3Χαρακτηριστικά
- Υποστηρίζει μέχρι και αποκωδικοποίηση 8K και διάφορες οθόνες LVDS, οθόνες EDP.
- πολλαπλές μεθόδους αναβάθμισης, όπως τηλεχειριστήριο, δίσκο U, κάρτα TF, καλώδιο USB συνδεδεμένο με υπολογιστή κλπ.
- U δίσκο, TF κάρτα διαμόρφωση παραμέτρους οθόνης, plug and play, τέλεια υποστήριξη για όλα τα μεγέθη, όλες τις οθόνες ανάλυσης.
- Υποστηρίζει τέλεια το λογισμικό κυκλοφορίας της βιομηχανίας και το λογισμικό εφαρμογών της βιομηχανίας, έτοιμο για χρήση.
- Υποστηρίζει απόλυτα μια ποικιλία από βασικές οθόνες αφής, όπως υπέρυθρες, οπτικές, χωρητικές, αντίστατες κλπ. Υποστηρίζει τη διαμόρφωση HID των οθονών αφής χωρίς οδηγό και δεν απαιτείται αποδιορθωτική επεξεργασία.
- Υποστηρίζει απόλυτα τις κύριες συσκευές USB / σειριακής θύρας της βιομηχανίας, εκτυπωτές, αναγνώστες καρτών, πληκτρολόγια κωδικών πρόσβασης, αναγνώστες δακτυλικών αποτυπωμάτων, κάμερες, αναγνώριση καρτών ταυτότητας, σαρωτές QR κλπ.και παρέχει προγράμματα δοκιμών demo.
- Με 9 θύρες USB, 9 σειριακές θύρες, 4 θύρες IO, WIFI / RJ45 / 4G / 5G και άλλες επιλογές δικτύωσης.
- Ενσωματωμένη πρίζα μονάδας PCI-E, υποστηρίζει διάφορες μονάδες PCI-E όπως YUGE και Quectel για πρόσβαση στο Διαδίκτυο.
1.4Διάγραμμα εμφάνισης και περιγραφή διεπαφής

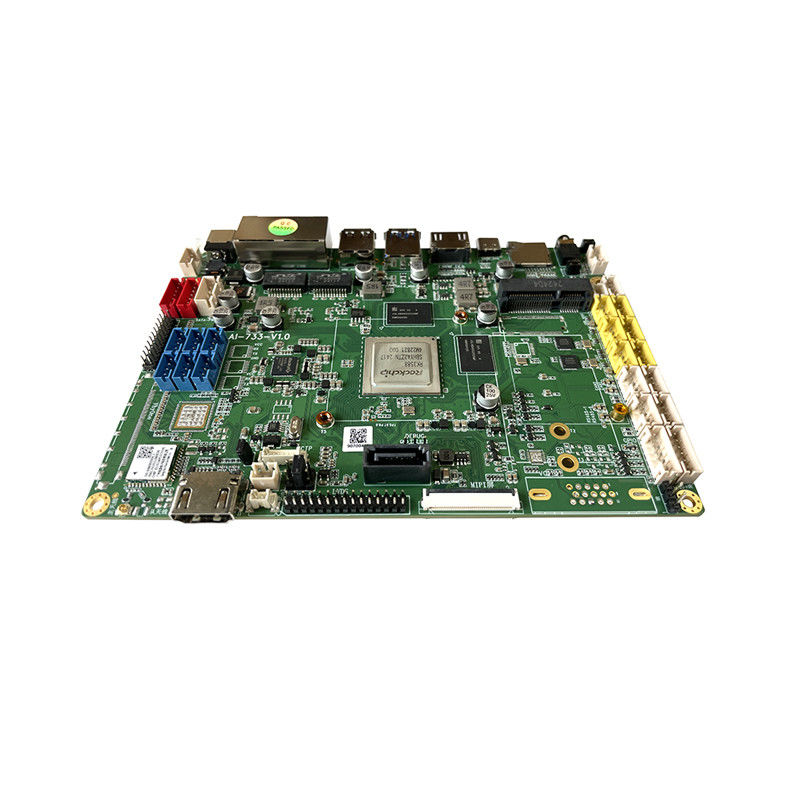

Οι αντίστοιχες διεπαφές των αριθμών στην εικόνα είναι:
| Αριθμός σειράς |
Ορισμός πιν |
| 1 |
Ηλεκτρική τροφοδοσία DC-12V |
| 2 |
1000 μ.Δικτυακός τόπος LAN*2 |
| 3 |
USB_HOST |
| 4 |
USB3.0_HOST |
| 5 |
HDMI TX (εξοδος HDMI) |
| 6 |
USB0_OTG(Τύπος-Γ) |
| 7 |
Κάρτα TF |
| 8 |
Audio_OUT |
| 9 |
Κεμπί Uboot(Η εκκίνηση μπορεί να ενεργοποιηθεί από μια μακρά καρφίτσα μετά το Audio_out) |
| 10 |
Κουμπί ενεργοποίησης + κουμπί επαναφοράς |
| 11 |
Διασύνδεση ομιλητή |
| 12 |
Διασύνδεση MIC |
| 13 |
Διασύνδεση 4G μονάδας |
| 14 |
Διασύνδεση M.2προαιρετικά (5G μονάδα, σκληρός δίσκος κλπ.) |
| 15 |
USB_HOST(6) |
| 16 |
ΚΑΝ1 |
| 17 |
ΚΑΝ2είναι προαιρετικό και πολλαπλό με σειράς πύλη 5. Δεν έχει καμία λειτουργία από προεπιλογή. |
| 18 |
Σειριακή θύρα 6 (RS485) |
| 19 |
Σειριακή θύρα 1 (RS485) |
| 20 |
ΠΕΔΠ |
| 21 |
LED+IR |
| 22 |
Διασύνδεση υπέρυθρων |
| 23 |
Διασύνδεση VGAΠροαιρετικό |
| 24 |
Διασύνδεση οθόνης MIPI |
| 25 |
ΔΕΒΟΥΓΚΗ σειριακής θύρας 2 |
| 26 |
Διασύνδεση σκληρού δίσκου SATA |
| 27 |
Διασύνδεση οθόνης LVDS διπλού καναλιού |
| 28 |
Επικαιροποιημένα συστήματα ηλεκτροπαραγωγής |
| 29 |
Διασύνδεση οθόνης αφής CTP(Αυτό με το νούμερο 48, επιλέξτε ένα) |
| 30 |
Συνδέτης ανεμιστήρα |
| 31 |
RTC-BAT (διασύνδεση μπαταρίας RTC) |
| 32 |
HDMIIN |
| 33 |
Διασύνδεση διπλής κεραίας WiFi |
| 34 |
Vbyone διεπαφήεπιλογή |
| 35 |
Σειριακή θύρα 7(προεπιλεγμένη σειριακή θύρα TTL, προαιρετική RS232) |
| 36 |
Σειριακή θύρα 0(προεπιλεγμένη σειριακή θύρα TTL, προαιρετική RS232) |
| 37 |
Σειριακή θύρα 3(προεπιλεγμένη σειριακή θύρα TTL, προαιρετική RS232) |
| 38 |
Σειριακή θύρα 8(προεπιλεγμένη σειριακή θύρα TTL, προαιρετική RS232) |
| 39 |
Σειριακή θύρα 4(προεπιλεγμένη σειριακή θύρα TTL, προαιρετική RS232) |
| 40 |
Σειριακή θύρα 5(προεπιλεγμένη σειριακή θύρα TTL, προαιρετική RS232) |
| 41 |
Διασύνδεση οθόνης ΗΠΔ |
| 42 |
SATA_PWR(SATA τροφοδοσία σκληρού δίσκου) |
| 43 |
Δευτερεύουσα οθόνηΠίσω φωτισμόςΔιασύνδεση |
| 44 |
Διασύνδεση με το φως πίσω της κύριας οθόνης |
| 45 |
Διασύνδεση εισόδου ισχύος |
| 46 |
Καρτέλα SIM |
| 47 |
MIPI-CAM (Διασύνδεση κάμερας MIPI) |
| 48 |
Διασύνδεση οθόνης αφής CTP για κάθισμα PFC(Αυτό με το Νο. 29, διαλέξτε ένα) |
