Έξυπνη εμπορική οθόνη Motherboard AI-530 Rockchip RK3568
  • Έξυπνη εμπορική οθόνη Motherboard AI-530 Rockchip RK3568
  • Έξυπνη εμπορική οθόνη Motherboard AI-530 Rockchip RK3568
  • Έξυπνη εμπορική οθόνη Motherboard AI-530 Rockchip RK3568
Έξυπνη εμπορική οθόνη Motherboard AI-530 Rockchip RK3568

Έξυπνη εμπορική οθόνη Motherboard AI-530 Rockchip RK3568

Τόπος καταγωγής Κίνα
Μάρκα YNH
Πιστοποίηση UL
Αριθμό μοντέλου 530
Document YNH-530 Product Specificati...25.pdf
Λεπτομέρειες προϊόντος
CPU:
Rockchip RK3 568, τετραπλό πυρήνας, 2,0 GHz
ΔΔΔ:
Πρότυπο 2G (4G / 8G προαιρετικά) LP DDR 4
eMMC:
EMMC 32G (προαιρετικά 64G / 128G)
Ψήφισμα αποκωδικοποίησης:
Υποστήριξη έως 4K
Λειτουργικό σύστημα:
Android 11.0 /Ubuntu20.04 /Debian 11.0 (ο πυρήνας είναι Linux4.19)
Διασύνδεση USB:
6, 2 USB3.0 (η μία από τις οποίες είναι OTG ), 4 USB 2.0 _HOST
Επισημαίνω:

Ηλεκτρονική μητρική πλακέτα εμπορικής οθόνης

,

RK3568 Μητρική πλακέτα εμπορικής οθόνης

,

Ευφυής Μητρική Πίνακα RK3568

Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
100 κομμάτια
Τιμή
50-80 USD per pcs
Συσκευασία λεπτομέρειες
Καρτόνι, κάθε κουτί περιέχει 100 μητρικές πλακέτες, μεγέθος κουτί 57*39*31cm
Χρόνος παράδοσης
30 ημέρες
Όροι πληρωμής
Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς
5000 PCS ανά μήνα
Περιγραφή προϊόντος

Κεφάλαιο 1 Επισκόπηση του προϊόντος

1.1Πεδίο εφαρμογής

Το AI-530 είναι μια εμπορική έξυπνη μητρική πλακέτα οθόνης, γενικά εφαρμόσιμη σε: ψηφιακή σήμανση, τερματικά αυτοεξυπηρέτησης κλπ.

1.2Επισκόπηση του προϊόντος

Το AI-530 χρησιμοποιεί Rockchip RK3568 Quad-core επεξεργαστή, το τσιπ έρχεται με 1.0 T υπολογιστική ισχύς NPU, εξοπλισμένο με Android11.0 /Ubuntu20.04 /Debian 11.0 σύστημα (κέρνελ είναι Linux 4.19),κύρια συχνότητα έως 2.0 GHz, εξαιρετική απόδοση, υψηλή απόδοση κόστους. Η GPU χρησιμοποιεί Mali-G52, υποστηρίζει αποκωδικοποίηση βίντεο 4K 60fps H.265/H.264/VP9, υποστηρίζει κωδικοποίηση βίντεο 1080P 100fps H.265/H.264.Υποστηρίζει έξοδο και είσοδο βίντεο πολλών καναλιώνΕίναι η καλύτερη επιλογή σας στον τομέα της ψηφιακής σήμανσης και των τερματικών αυτοεξυπηρέτησης.

1.3Χαρακτηριστικά

  • Υποστηρίζει έως και αποκωδικοποίηση 4K και έξοδος οθόνης LVDS / EDP / MIPI / HDMI διπλού καναλιού.
  • πολλαπλές μεθόδους αναβάθμισης, όπως τηλεχειριστήριο, δίσκο U, κάρτα TF, καλώδιο USB συνδεδεμένο με υπολογιστή κλπ.
  • U δίσκο, TF κάρτα διαμόρφωση παραμέτρους οθόνης, plug and play, τέλεια υποστήριξη για όλα τα μεγέθη, όλες τις οθόνες ανάλυσης.
  • Υποστηρίζει τέλεια το λογισμικό κυκλοφορίας της βιομηχανίας και το λογισμικό εφαρμογών της βιομηχανίας, έτοιμο για χρήση.
  • Υποστηρίζει απόλυτα μια ποικιλία από βασικές οθόνες αφής, όπως υπέρυθρες, οπτικές, χωρητικές, αντίστατες κλπ. Υποστηρίζει τη διαμόρφωση HID των οθονών αφής χωρίς οδηγό και δεν απαιτείται αποδιορθωτική επεξεργασία.
  • Υποστηρίζει απόλυτα τις κύριες συσκευές USB / σειριακής θύρας της βιομηχανίας, εκτυπωτές, αναγνώστες καρτών, πληκτρολόγια κωδικών πρόσβασης, αναγνώστες δακτυλικών αποτυπωμάτων, κάμερες, αναγνώριση καρτών ταυτότητας, σαρωτές QR κλπ.και παρέχει προγράμματα δοκιμών demo.
  • Με 6 θύρες USB, 8 σειριακές θύρες, 4 θύρες IO, WIFI/RJ45/4G και άλλες επιλογές δικτύωσης.
  • Ενσωματωμένη πρίζα μονάδας PCI-E 4G, υποστηρίζει διάφορες μονάδες PCI-E 4G όπως Yuge και Quectel για πρόσβαση στο Διαδίκτυο.

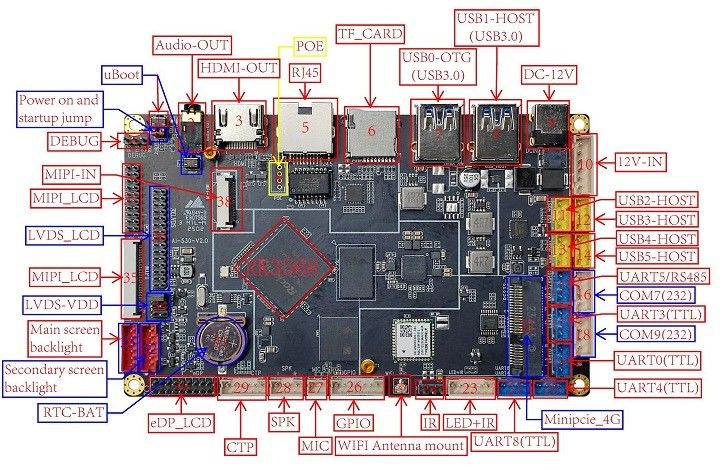

1.4Διάγραμμα εμφάνισης και περιγραφή διεπαφής

Έξυπνη εμπορική οθόνη Motherboard AI-530 Rockchip RK3568 0
Οι αντίστοιχες διεπαφές των αριθμών στην εικόνα είναι:

Αριθμός σειράς Ορισμός πιν
1 αΜπότααναβάθμισηκουμπί
2 Ακουστική εξόδουΣτάδιο ακουστικών
3 Έκδοση HDMIΔιασύνδεση
4 Πορτ δικτύου POE(αποθηκευμένο, προαιρετικό)
5 Δικτυακή θύρα RJ45
6 ΔΕκάρτα
7 USB0_OTG(USB 3.0)
8 USB1_ HOST(USB 3.0)
9 Το DC...12V είσοδος ισχύος
10 12Vεισροή ισχύοςΔιασύνδεση
11 USB2_ HOST(USB 2.0)
12 USB3_ HOST(USB 2.0)
13 USB4_ HOST(USB 2.0)
14 USB5_ HOST(USB 2.0)
15 ΔΕΔΑ5/RS485 (προεπιλεγμένη σειριακή θύρα TTL,RS485 σειριακή θύραΠροαιρετικό)
16 COM7 (RS232 σειριακή θύρα ως προεπιλογή,TTL σειριακή θύραΠροαιρετικό)
17 ΔΕΔΑ3 (ΤΤΛ σειριακή θύρα)
18 COM9 (RS232 σειριακή θύρα ως προεπιλογή,TTL σειριακή θύραΠροαιρετικό)
19 ΔΕΔΑ0 (ΤΤΛ σειριακή θύρα)
20 ΔΕΔΑ4 (ΤΤΛ σειριακή θύρα)
21 ΔΕΔΑ8 (ΤΤΛ σειριακή θύρα)
22 4G μονάδα PCI-E
23 LED+IR(συνδέσμος διακόπτη + τηλεχειριστή φωτεινής πλακέτας)
24 IR(Διασύνδεση δέκτη τηλεχειρισμού)
25 Σημεία κεραίας WIFI
26 ΠΕΔΠΔιασύνδεση
27 ΜΙΚδιεπαφή μικροφώνου
28 Διασύνδεση ομιλητή SPK
29 CTP(διεπαφή οθόνης αφής i2c)
30 εΔΠδιεπαφή οθόνης
31 RTCμπαταρίαΚρατητής
32 Δευτερεύουσα οθόνηΠίσω φωτισμόςΔιασύνδεση
33 Κεντρική οθόνηΔιασύνδεση φώτων πίσω
34 Επικαιροποίηση(Πηγή τροφοδοσίας οθόνης LVDS)
35 Διασύνδεση FPC οθόνης MIPI(ακριβώς όπως η διεπαφή οθόνης MIPI αριθ. 37, πολλαπλασιασμένη με διεπαφή οθόνης LVDS διπλού καναλιού)
36 Δύο κανάλιαΕπενδύσειςοθόνηΔιασύνδεση(πολλαπλασιασμένη με διεπαφή οθόνης MIPI)
37

Διασύνδεση MIPI οθόνης(ακριβώς όπως η διεπαφή FPC οθόνης MIPI αριθ. 35, πολλαπλασιασμένη με διεπαφή LVDS διπλού καναλιού,

Μπορείτε να προσθέσετε ένα MIPI στην πλακέτα eDP για να το μετατρέψετε σε έξοδο διασύνδεσης eDP)
38 MIPI-IN(συνδέσμη HDMI IN)
39 Επαναφοράκατά σειράΛιμάνι 2
40 Ενεργοποιήστε το και το μηχάνημα ανοίγει.
41 SIM_CARDτρύπα
