Εμπορική οθόνη RK3576 8K οθόνη έξοδος πολλαπλών διεπαφών οθόνης
  • Εμπορική οθόνη RK3576 8K οθόνη έξοδος πολλαπλών διεπαφών οθόνης
  • Εμπορική οθόνη RK3576 8K οθόνη έξοδος πολλαπλών διεπαφών οθόνης
Εμπορική οθόνη RK3576 8K οθόνη έξοδος πολλαπλών διεπαφών οθόνης

Εμπορική οθόνη RK3576 8K οθόνη έξοδος πολλαπλών διεπαφών οθόνης

Τόπος καταγωγής Κίνα
Μάρκα YNH
Πιστοποίηση UL
Αριθμό μοντέλου 536
Λεπτομέρειες προϊόντος
CPU:
Rockchip RK3576, οκτά πυρήνες, 2,2 GHz
ΔΔΔ:
Πρότυπο 4G (προαιρετικό 8G/16G) LP DDR 4
eMMC:
Πρότυπο 32G (64G / 128G / 256G Προαιρετικό)
Ψήφισμα αποκωδικοποίησης:
Υποστήριξη έως 8K
Διασύνδεση USB:
7, 1 USB3.0 _OTG, 1 USB3.0 _HOST, 5 USB 2.0 _HOST
Σειριακή θύρα:
7, 6 σειριακές θύρες TTL (προαιρετικά 4 RS232 και 2 RS485), 1 Αποδιορθώσεις
MIPI-IN:
1 Διασύνδεση εισόδου MPII
Παραγωγή ομιλητών:
Υποστηρίζει μονοκαναλικό 4R/ 20W ηχείο
RTC Ρεαλοχρόνιο Ρολόι:
Η μπαταρία υποστηρίζει την μνήμη χρόνου για 3 χρόνια και υποστηρίζει την ενεργοποίηση και απενεργοπο
Βελτίωση συστημάτων:
Υποστήριξη καλωδίου USB / δίσκου U / αναβάθμιση δικτύου
Επισημαίνω:

Εμφάνιση πίνακα RK3576

,

RK3576 Δελτίο 8K

Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
100 κομμάτια
Τιμή
50-80 USD per pcs
Συσκευασία λεπτομέρειες
Καρτόνι, κάθε κουτί περιέχει 100 μητρικές πλακέτες, μεγέθος κουτί 57*39*31cm
Χρόνος παράδοσης
30 ημέρες
Όροι πληρωμής
Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς
5000 PCS ανά μήνα
Περιγραφή προϊόντος

Η έξοδος οθόνης 8K και πολλαπλές διεπαφές οθόνης που υποστηρίζονται από το RK3576 για εμπορικές οθόνες

1.1Πεδίο εφαρμογής

· Το AI-536 είναι ένα ευφυές πολυλειτουργικό all-in-one πίνακα ελέγχου, το οποίο χρησιμοποιείται ευρέως στο iFPD, στον βιομηχανικό έλεγχο και την πύλη, το cloud terminal, τον εξοπλισμό αναγνώρισης προσώπου,Κεντρικό σύστημα ελέγχου και εμπορική οθόνη που τοποθετείται στο όχημα.

1.2Επισκόπηση του προϊόντος

Το AI-536 χρησιμοποιεί τον υψηλής απόδοσης οκτάπυρη ARM 64bit επεξεργαστή RK 3576 της Rockchip με συχνότητα έως 2,2GHz.0 σύστημα (ο πυρήνας είναι Linux 5.10), και η GPU χρησιμοποιεί το ARM G52 MC3, το οποίο έχει εξαιρετικές επιδόσεις και υψηλές επιδόσεις κόστους.ενσωματωμένες διεπαφές πολλαπλών οθονών, υποστηρίζει οθόνες πολλαπλών οθόνων, πλούσιες υψηλής ταχύτητας διεπαφές (PCI-E, Gigabit Ethernet) και εύκολη επέκταση.

1.3Χαρακτηριστικά

  • Υποστηρίζει μέχρι και αποκωδικοποίηση 8K και διπλή οθόνη LVDS / EDP / MIPI / HDMI / VbyOne
  • Υποστηρίζει πολλαπλές μεθόδους αναβάθμισης, όπως σύνδεση με καλώδιο USB στον υπολογιστή, δίσκο U, τηλεχειριστήριο κλπ.
  • Παράμετροι οθόνης διαμόρφωσης δίσκου U, plug and play, τέλεια υποστήριξη για όλα τα μεγέθη και τις ανάλυσεις των οθονών οθόνης
  • Υποστηρίζει απόλυτα το λογισμικό κυκλοφορίας της βιομηχανίας και το λογισμικό εφαρμογών της βιομηχανίας, έτοιμο για χρήση
  • Υποστηρίζει απόλυτα μια ποικιλία από βασικές οθόνες αφής, όπως υπέρυθρες, οπτικές, χωρητικές, αντίστατες κλπ. Υποστηρίζει τη διαμόρφωση HID των οθονών αφής χωρίς οδηγό και δεν απαιτείται αποδιορθωτική επεξεργασία.
  • Υποστηρίζει απόλυτα τις κύριες συσκευές USB / σειριακής θύρας της βιομηχανίας, εκτυπωτές, αναγνώστες καρτών, πληκτρολόγια κωδικών πρόσβασης, αναγνώστες δακτυλικών αποτυπωμάτων, κάμερες, αναγνώριση καρτών ταυτότητας, σαρωτές QR κλπ.και παρέχει προγράμματα δοκιμών demo.
  • Με 7 θύρες USB, 7 σειριακές θύρες, 4 θύρες IO, WIFI/RJ45/4G και άλλες επιλογές δικτύωσης.
  • Ενσωματωμένη πρίζα μονάδας PCI-E, υποστηρίζει διάφορες μονάδες PCI-E όπως YUGE και Quectel για πρόσβαση στο Διαδίκτυο.

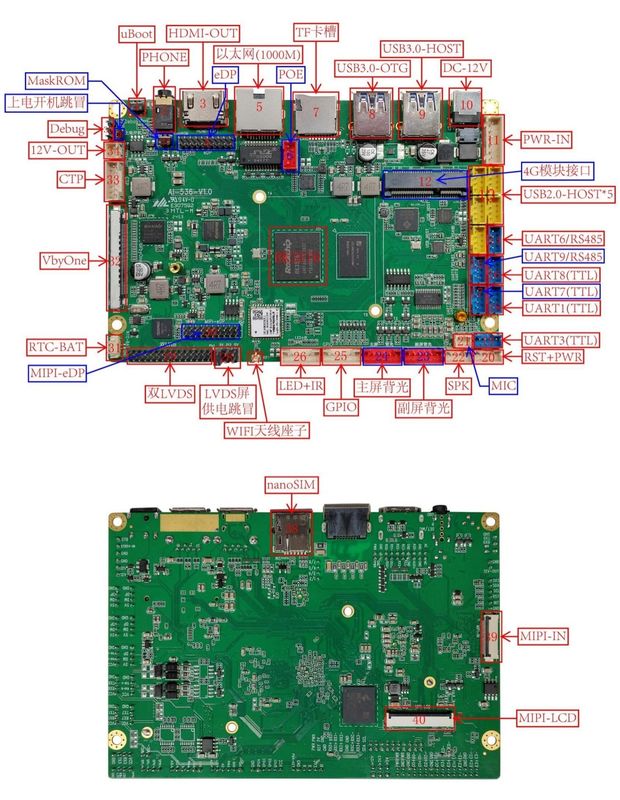

1.4Διάγραμμα εμφάνισης και περιγραφή διεπαφής

Εμπορική οθόνη RK3576 8K οθόνη έξοδος πολλαπλών διεπαφών οθόνης 0

Οι αντίστοιχες διεπαφές των αριθμών στην εικόνα είναι:



Αριθμός σειράς Ορισμός πιν
1 UBootκουμπί αναβάθμισης
2 ΠΛΗΣΗ για ακουστικά
3 HDMI OUT(HDMI διεπαφή εξόδου,πολλαπλής σύνδεσης με διασύνδεση eDP ή διασύνδεση VbyOne, επιλέξτε μία από τις τρεις)
4 Διασύνδεση οθόνης eDP(πολλαπλάσια με διεπαφή εξόδου HDMI ή διεπαφή VbyOne, επιλέξτε μία από τις τρεις)
5 RJ45 Ethernet(1000 εκατ.)
6 ΠΟΕΔικτυακή θύρα
7 Σλοτ TF_CARD
8 USB3.0_OTG
9 USB3.0_HOST
10 Ηλεκτρική τροφοδοσία DC-12V
11 ΠΡΟ-ΙΝ(12V διεπαφή εισόδου ισχύος)
12 4G μονάδα PCI-E
13 USB2.0_ HOST*5
14 Δελτίο ΕΚΑΧ αριθ.(προεπιλεγμένη σειριακή θύρα TTL, προαιρετικήRS485)
15 Δοκιμαστικό σύστημα(προεπιλεγμένη σειριακή θύρα TTL, προαιρετικήRS485)
16 ΔΕΔΑ8(προεπιλεγμένη σειριακή θύρα TTL, προαιρετικήRS232)
17 ΔΕΔΑ7(προεπιλεγμένη σειριακή θύρα TTL, προαιρετικήRS232)
18 ΔΕΔΑ1(προεπιλεγμένη σειριακή θύρα TTL, προαιρετικήRS232)
19 ΔΕΔΑ3(προεπιλεγμένη σειριακή θύρα TTL, προαιρετικήRS232)
20 Επικαιροποιημένα συστήματα(κλειδί επαναφοράς αναβάθμισης + διεπαφή διακόπτη ρεύματος)
21 Διασύνδεση μικροφώνου MIC
22 Διασύνδεση ομιλητή SPK
23 Δευτερεύουσα οθόνηΠίσω φωτισμόςΔιασύνδεση
24 Κεντρική οθόνηΔιασύνδεση φώτων πίσω
25 ΠΕΔΠ
26 LED+IR(διασύνδεση πίνακα φωτός τηλεχειρισμού)
27 Πύλη κεραίας WiFi
28

Διασύνδεση οθόνης MIPI-eDP(αυτός με τον αριθμό 45 οθόνης FPC με μικροσκοπική οθόνη, πολλαπλασιασμένη με διεπαφή LVDS διπλού καναλιού,

Μπορείτε να προσθέσετε ένα mipi στην επιφάνεια eDP για να το μετατρέψετε σε μια διεπαφή eDP)
29 Δοκιμαστική μονάδα για την παραγωγή ηλεκτρικής ενέργειας
30 Διπλό κανάλι διεπαφής οθόνης LVDS(πολλαπλασιασμένη με διεπαφή MIPI)
31 RTC-BAT (διασύνδεση μπαταρίας RTC)
32 VbyOne διεπαφή(προαιρετικό, πολλαπλό με διεπαφή εξόδου HDMI ή διεπαφή eDP, επιλέξτε μία από τις τρεις)
33 Διασύνδεση οθόνης αφής CTP
34 12V-OUT(12V διεπαφή εξόδου)
35 Σειρά αποδιορθώσεωνΛιμάνι 0
36 Το μηχάνημα εμφανίζεται όταν ενεργοποιείται(εάν το αναδυόμενο παράθυρο είναι αποσυνδεδεμένο, το μηχάνημα δεν θα ξεκινήσει μετά την ενεργοποίηση και πρέπει να ενεργοποιηθεί πατώντας ένα κουμπί)
37 MaskROMκουμπί(μπορεί να ενεργοποιηθεί με το να περάσετε μια μεγάλη βελόνα μέσα από το τηλέφωνο)
38 Σλοτ κάρτας nanoSIM
39 Διασύνδεση MIPI-IN
40 Διασύνδεση FPC οθόνης MIPI(πολλαπλέξιμο με διεπαφή MIPI αριθ. 35 ή διεπαφή LVDS διπλού καναλιού)











Κεφάλαιο 2 Κατάλογος βασικών λειτουργιών

Βασικοί δείκτες υλικού
CPU Rockchip RK3 576, οκτά πυρήνες, 2,2 GHz
ΔΔΔ Πρότυπο 4G (προαιρετικό 8G/16G) LP DDR 4
EMMC Πρότυπο 32G (προαιρετικά 64G / 128G / 256G)
Ανάλυση αποκωδικοποίησης Υποστήριξη μέχρι 8K
λειτουργικό σύστημα Android1 4.0 (ο πυρήνας είναι Linux5.10)
Υποστήριξη δικτύου 1000M Ethernet, υποστήριξη δικτυακής θύρας POE
2.4G+5G διπλής ζώνης Wi-Fi6, Bluetooth 5.4
Υποστήριξη 4G, σύνδεση με την διεπαφή PCI-E 4G.
Διασύνδεση USB 7, 1 USB3.0 _OTG, 1 USB3.0 _HOST, 5 USB 2.0 _HOST
Σειριακή θύρα 7, 6 σειριακές θύρες TTL (προαιρετικά 4 RS232 και 2 RS485), 1 Αποδιορθώσεις
Έξοδος LCD 1 διεπαφή LVDS διπλού καναλιού(που περιέχει δύο διαμετρήτριες MIPI,ένα στα τρία)
1ο λιμάνι DP(μοιράζεται με έξοδο HDMI και θύρα VbyOne,Επιλέξτε ένα από τα τρία)
1 Διασύνδεση εξόδου HDMI(πολλαπλό με eDP διεπαφή και VbyOne διεπαφή, επιλέξτε ένα από τοΤρία)

2 Διασύνδεση MIPI(μπορεί να προσθέσει ένα mipi στην πλακέτα eDP για να γίνει μια διεπαφή εξόδου eDP,

Πολλαπλέξιμο με διεπαφή LVDS διπλού καναλιού,Διάλεξε ένα από τα τρία)
1 διεπαφή VbyOne (προαιρετική, πολλαπλής διασύνδεσης με διεπαφή eDP και διεπαφή εξόδου HDMI,Διάλεξε ένα από τα τρία)
MIPI-IN 1 Διασύνδεση εισόδου MPII
Έξοδος ομιλητή Υποστηρίζει ομιλητή 4R/ 20W με ένα κανάλι
RTC Ρεαλοχρόνιο Ρολόι Η μπαταρία υποστηρίζει την μνήμη χρόνου για 3 χρόνια και υποστηρίζει την ενεργοποίηση και την απενεργοποίηση του χρόνου
Αναβάθμιση συστήματος Υποστήριξη αναβάθμισης καλωδίου USB / δίσκου U / δικτύου
